阀门与管道的连接方法

  阀门与管路或设备之间的连接方式的选择是否正确合适,会直接影响到管道阀门产生跑、冒、滴、漏现象的机率。

  常见阀门的连接方式包括:法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接等连接形式

  一、法兰连接

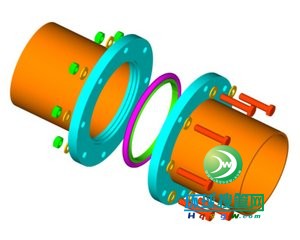

法兰连接

  阀体两端带有法兰,与管道上的法兰对应,通过螺栓固定法兰安装在管道中。法兰连接是阀门中用得最多的连接形式。法兰有突面(RF)、平面(FF)、凸凹面(MF)等之分。按结合面形状又可分为以下几种:

  1、光滑式:用于压力不高的阀门,加工比较方便。

  2、凹凸式:工作压力较高,可使用中硬垫圈。

  3、榫槽式:可用塑性变形较大的垫圈,在腐蚀性介质中使用较广泛,密封效果较好。

  4、梯形槽式:用椭圆形金属环作垫圈,使用于工作压力≥64公斤/平方厘米的阀门,或高温阀门。

  5、透镜式:垫圈是透镜形状,用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门,或高温阀门。

  6、O形圈式:这是一种较新的法兰连接形式,它是随着各种橡胶O形圈的出现,而发展起来的,它在密封效果上比一般平垫圈可靠。

  二、对夹连接

  阀门安装在两片法兰中间,阀体上通常有定位孔以方便安装定位,用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

  焊接连接

  1、对焊连接:阀体两端按对焊焊接要求加工成对焊坡口,与管道焊接坡口对应,通过焊接固定在管道上。

  2、承插焊连接:阀体两端按承插焊要求加工,与管道通过承插焊连接。
