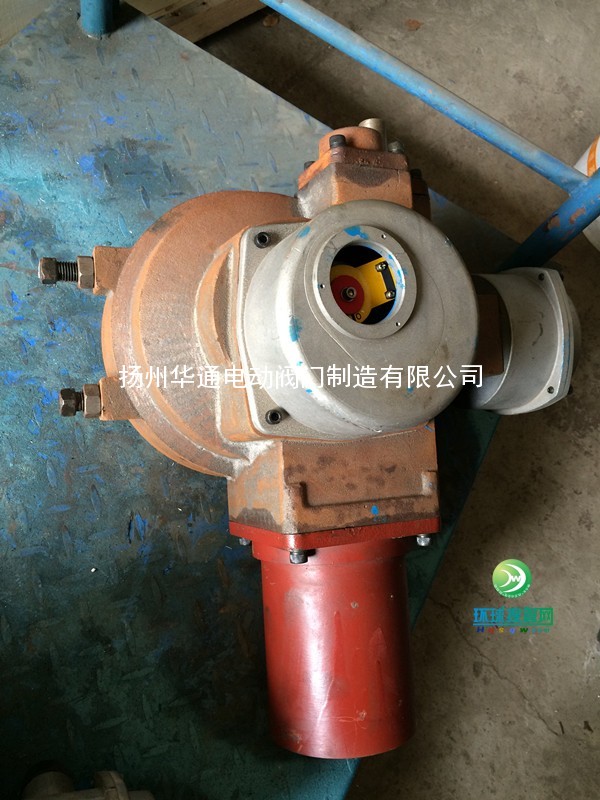

DQW电动装置特点
1. 该装置防尘、防水，防轻腐蚀，其防护等级为IP55，IP65（特殊订货）；
2. 转矩控制机构动作可靠，调节方便，转矩重复精度高；
3. 行程控制机构调节精度和重复精度高，开向和关向可配装各2只至4只微动开关；
4. 在低速挡采用半自动手—电动切换机构，结构简单，工作可靠，操作轻便；
5. 采用阀门电动装置用三相异步电机，起动转矩大，转动惯量小；
6. 配有机械式阀位指示器。
DQW电动装置技术参数
1.环境温度 －20℃～＋60℃
2.环境湿度 ≤95%（＋25℃时）
3.工作环境 无易燃、易爆和强腐蚀介质。
4.防护等级 IP55，IP65（特殊订货）。
5.转矩重复精度 ≤10%
6.位置重复偏差 ≤1°
部分回转电动装置技术参数见表1
|
基座号 |
型号 |
输出转矩 N.m |
最大阀杆直径（mm） |
手动速比 |
输出转速(r/min) |
|||||
|
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
|
电机功率(kw) |
||||||||||
|
Q1 |
Q10 |
100 |
28 |
88 |
0.03 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
|
Q20 |
200 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
0.37 |
|||
|
Q30 |
300 |
0.06 |
0.12 |
0.18 |
0.18 |
0.37 |
0.37 |
|||
|
Q2 |
Q60 |
600 |
42 |
74 |
0.18 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
|
Q90 |
900 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
|||
|
Q120 |
1200 |
0.18 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
|||
|
Q3 |
Q200 |
2000 |
60 |
67 |
0.37 |
0.55 |
0.75 |
1.1 |
~ |
~ |
|
Q250 |
2500 |
0.55 |
0.55 |
0.75 |
1.1 |
~ |
~ |
|||
|
Q300 |
3000 |
0.55 |
0.75 |
1.1 |
~ |
~ |
~ |
|||
|
Q400 |
4000 |
0.55 |
0.75 |
~ |
~ |
~ |
~ |
|||
|
Q500 |
5000 |
0.75 |
1.1 |
~ |
~ |
~ |
~ |
|||
电机技术参数见表2
|
功率KW |
0.03 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
|
电流A |
0.3 |
0.48 |
0.6 |
0.7 |
0.95 |
1.3 |
1.6 |
2.4 |
3 |
3.4 |
外形尺寸见表3
|
型号 |
B1 |
B2 |
H1 |
H2 |
L |
L1 |
фD |
|
Q1 |
207 |
100 |
227 |
389 |
477 |
260 |
200 |
|
QB1 |
311 |
100 |
262 |
444 |
527 |
310 |
200 |
|
Q2 |
252 |
145 |
293 |
455 |
550 |
323 |
375 |
|
QB2 |
356 |
145 |
336 |
510 |
584 |
363 |
375 |
|
Q3 |
282 |
180 |
311 |
459 |
662 |
390 |
510 |
|
QB3 |
386 |
180 |
346 |
495 |
662 |
390 |
510 |
注：QB为隔爆型 H1为户外型、隔爆型 H2为整体型、整体调节型
