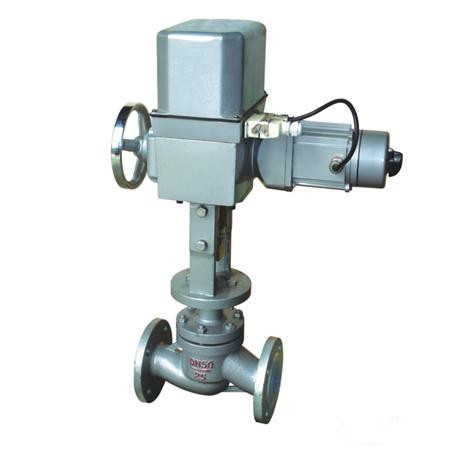

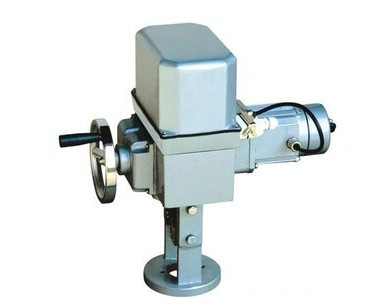

DKZ-310直行程电动执行器是DDZ型电动单元组合仪表中的执行单元，它接受调节单元的输出信号，自动地操纵执行机构完成调节任务，广泛地用于电力、化工、石油、冶金、建材等行业。
DKZ-310直行程电动执行器配上各种电动操作器，可完成调节系统的“手动---自动”的无扰动切换，及对被调节对象的远方手动操作。
DKZ-310直行程电动执行器设有终端电气限位和机械限位双重保护，位置发送器为模块化结构。
|
型号 |
DKZ-310/310C |
DKZ-410/410C |
DKZ-510/510C |
DKZ-610/610C |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
推力N |
4000 |
6400 |
16000 |
25000 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
行程 |
10 |
16 |
25 |
30 |
18 |
30 |
40 |
60 |
30 |
50 |
60 |
100 |
30 |
50 |
60 |
100 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
全行程时间 |
8 |
12.5 |
20 |
24 |
15 |
24 |
30 |
48 |
16 |
30 |
40 |
60 |
16 |
30 |
40 |
60 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
DKZ型直行程执行机构 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
SKZ型直行程执行机构 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注：（1）C表示反馈信号4-20mA,没C表示反馈信号0-10mA；带X表示带电气限位。特殊行程,可根据用户要求定制． |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
使用方法及步骤
角行程电动执行机构DKJ-310Z有3种操作方式：
a.“自动”操作——接受系统的控制信号自动运行操作。
b.“手动”操作（远方控制）——人为给定信号使执行机构实现电动操作。
C.就地操作——断开电流，操作人员转动手轮对机构实行就地操作。
自动操作：对于比例式执行机构，当接入电动操作器时，需将操作器的转换开关手柄转至“自动”位置，即可实现自动操作。
手动操作：把操作器转至“手动”位置。
就地操作：主要用于安装调试或系统、线路出现故障时，用手轮进行就地操作时需将电动操作器转到中间位置，电动机插头拨下，电动机手柄和手轮置于“手动”位置。就地操作结束后，务必将手轮和电动机手柄复位至“手动”位置，将电动机插头插上。
