【供应】GIQAB型系列气动高真空蝶阀

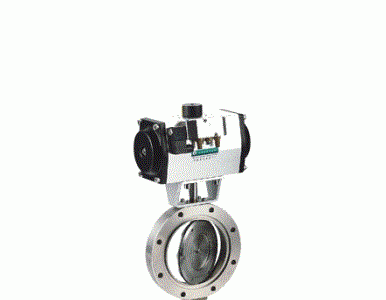

GIQAB型系列气动高真空蝶阀
品牌: 昊沃
单价: 面议
起订: 1 只
供货总量: 199 只
发货期限: 自买家付款之日起 15 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2017-11-23 15:21
浏览次数: 2255
询价
产品详情

GIQAB型系列气动高真空蝶阀产品简介

     以压缩空气为动力,通过电磁换向阀改变气路方向,推动活塞齿条、齿轮的机械运动,以角行程输出扭矩来驱动蝶阀,作启闭运动,从而达到接通或切断真空管路中气流的目的。是目前一种新型的气动执行器控制的气动真空蝶阀,分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。
    适用的工作介质为空气及非腐蚀性气体。



产品结构与原理:

     执行机构是由双气路气缸为主体,接受二位四通电磁阀控制输出的(0.4~0.6MPa)气源信号压力为动力,通过控制元件改变气流方向,执行气缸驱动蝶阀作启闭运动。

     GIQ、GID型真空蝶阀根据不同的材质,及不同的执行机构分类,适用于-25~200℃的介质,阀体由碳素钢(镀镍)、不锈钢及合金钢等。

     阀门能承受正压力;阀杆不上下窜动;气缸采用1/4旋转式气缸,角度可调 1°~5°。



产品性能参数:

适用范围(Pa)

2x105~1.3x10-5

阀门漏率(Pa.L/S)

≤1.3x10-6

介质温度(℃)

-25~+80(密封材料为丁腈橡胶)

-30~+150(密封材料为氟橡胶)

气源压力(MPa)

0.4~0.6

法兰标准

GB/T6070

安装位置

任意

电源电压

标准出厂:AC220V/50Hz

特殊指定:AC110V;DC24V;DC12V等

信号反馈

标准出厂:阀位指示器

特殊指定:微动开关;智能型4~20mA DC

气缸可选

标准出厂:双作用式

特殊指定:单作用式(有弹簧返回)

可选常开或常闭

  GIQAB型系列气动高真空蝶阀产品外形与结构尺寸:

型号

通径(DN)

ΦD

ΦB

H

A

L

W

n-ΦC

GIQ-50AB

50

110

90

206

26

164

105

4-Φ9

GIQ-63AB

63

130

110

217

32

GIQ-80AB

80

145

125

247

190

124

8-Φ9

GIQ-100AB

100

165

145

257

GIQ-125AB

125

200

175

273

35

8-Φ11

GIQ-150AB

150

225

200

334

247

140

GIQ-200AB

200

285

260

391

45

302

165

12-Φ11

GIQ-250AB

250

335

310

467

50

372

198

GIQ-300AB

300

425

395

557

55

432

225

12-Φ14

GIQ-400AB

400

510

480

640

60

518

243

16-Φ14

GIQ-600AB

600

710

670

892

100

780

408

12-Φ21

需要了解更多相关产品资料,欢迎您访问我们的官方网站【http://www.shhwv.com 昊沃阀门】

如有任何疑问,您可以致电给我们021-56318396  13917079580(小吕),我们一定会尽心尽力为您提供优质的服务。


联系我们时,请说是在搜管网|http://www.hqsgw.com上看到的,谢谢!
