应急救援塑料管-隧道逃生管
由于逃生管材料重量轻拆装和搬运方便；管道韧性好、抗冲击强度高，受到强外力冲击时瞬间变形，吸收大量冲击能量，然后迅速恢复原来形状，为公路隧道施工逃生应急救援提供了极为安全可靠的保障；管道环刚度高、耐压性好、不易变形，在公路隧道施工中发生坍塌时，承压能力和抗环境破坏能力远远超过一般管道。交通部门采用新材料（超高分子量聚乙烯）对公路 隧道施工应急救援通道进行了设计。
同时，新型应急救援通道的结构尺寸符合人体工程学原理，结构 简单，拆装方便。 最后，通过对超高分子量聚乙烯逃生管道和钢管进行抗冲击性对比试验，验证了超高分子量聚乙烯逃生管道应用于隧道施工应急救援的可靠性。 洛阳国润新材逃生通道链接方式是抱箍链接。采用一定弹性的钢制抱箍放在逃生管道接口处，只用3套螺丝轻松紧固安装。安装方法根据施工运输，安装，拆卸等各焊接紧密考虑研制而成。具有抗冲击，抗撞击，耐高压，柔韧度好的特点深受隧道施工人员好评及点赞。
逃生管结构尺寸设计 根据应用人体测量学的先驱美国著名专家阿尔文·R·蒂利对人体测量学的研究成果可知，人在爬行移动时，较舒适的情况下爬行高度为800mm，爬行长度为1520mm 阿尔文·R·蒂利指出，在全身进入式上下通行的圆形洞口底部出入口爬行通过时，圆管的最小直径为585mm。 因此，公路隧道施工新型应急救援通道的内径必须≥585mm，才能保证人体的正常 通过。
同时，考虑到公路隧道施工现场的实际情况，应急救援通道的外径不宜过大，否则对施工的影响较大，故取超高分子量聚乙烯管道的外径为800mm。 陕西逃生管-陕西逃生管厂家薄厚径设计 薄壁圆管在受到隧道顶部大能量块石侧向冲击的过程中，结构下半部分的整体弯曲变形较小，变形以冲击点局部凹陷为主。
根据Hertxz接触力学理论，采用Thornton假设，设材料具有理想弹塑性，则两接触物体之间的接触压力，在能量分析的基础上，圆管受到侧向冲击时局部凹陷值△与侧向载荷 P之间的关系，则可推出圆管受到侧向冲击时局部凹陷值，为圆管材料的屈服应力；Ｈ为圆管的厚；Ｄ为圆管的直径。
逃生通道-铁路隧道应急逃生通道（分子量约为250万），规格为Φ800*30其主要参数取值为：屈服强度σ1=3.7GPa，弹性模量：E1=700MPa；泊松比ν1=0.42； 密度：ρ1=950kg/m3 。 冲击试件为块状花岗岩，初步选定岩块直径为0.67m，岩体参数取值为：弹性模量 E2=40GPa， 泊松比ν2=0.2 ，密度ρ2=2500kg/m3。 岩块重量 W=400kg。 取隧道中心及边顶部到圆管顶部的高度的极限值H为7m和5m,将块石自由释放，分别对逃生通道-铁路隧道应急逃生通道和钢管进行冲击，此时可根据能量守恒定律计算出岩块下落速度，分别为v1=11.7m/s和v1=9.9m/s。
取不同圆管壁厚H进行计算，不同壁厚尺寸的圆管冲击变形值得计算结中可以看出，随着圆管壁厚的增加，块石下落引起的圆管凹陷变形值越来越小。当块石下落高度ｈ＝7ｍ时、壁厚Ｈ＝24mm时，逃生通道-铁路隧道应急逃生通道的凹陷变形值Δ＝0.048m，约为圆 管直径的8%；当下落高度h＝5ｍ时、壁厚Ｈ＝24mm时，凹陷变形值 Δ＝0.038m，变形值更小。此时，逃生通道-铁路隧道应急逃生通道变形凹陷后，管内的通行 空间为588mm，满足人体工程学要求，人能安全通过应急通道。当壁厚较小时，变形值增大，可能不安全%当壁厚更大时，尽管安全性增加，但管材重量 也随之增加，致使成本上升，搬运困难。
因此，设计中取逃生通道-铁路隧道应急逃生通道壁厚为24mm以上是适宜的。 隧道施工中的“逃生管道”是十分重要和非常必要的!在万一发生隧道坍塌、透水等灾难事故时，它是施工人员的“生命通道”，也是外部抢救人员的“救援通道”。

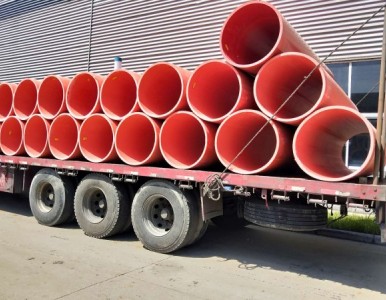

逃生管应用： ①超高分子量聚乙烯逃生管道所用管材采用φ800mm的超高分子量聚乙烯管道，管节长度为15m，壁厚30mm，管节间可采用直径大于逃生管道直径的套管连接，每端连接1m,采用橡胶圈或木楔临时固定。为保证管道承受坍塌体的压力，对采用的材质管材，必须确保其承压能力和连接头的牢固，并经试验室具体试验后，方可用于隧道中。
②施工现场应根据隧道围岩、掘进开挖方式等情况备足管道和连接材料，除整节管道外，应同时备足1米、2米、3米短节管道、转接接头。
③超高分子量聚乙烯逃生管道经加工使用，结合材质及现场实际情况分别进行加工，连接简单、牢固、紧密可靠，且在地面做好临时固定措施，施工时管口可加临时封盖，并易于打开和封闭。
④超高分子量聚乙烯逃生管道采用φ800mm的承插超高分子量聚乙烯管道，设置起点为zui新施作好的二衬端头处，距二衬端头距离不得大于5米，从衬砌工作面布置至距离开挖面20m以内的适当位置，超高分子量聚乙烯逃生管道沿着初期支护的一侧向掌子面铺设，管内预留工作绳，方便逃生、抢险、联络和传输各种物品，承插超高分子量聚乙烯管道纵向连接可采用链条等措施，防止坍塌时将超高分子量聚乙烯管道冲脱。
⑤超高分子量聚乙烯逃生管道在二衬台车移动就位过程中，临时拆移时应逐节拆除，严禁一次拆除到位，以随时确保逃生管道的效用。
⑥超高分子量聚乙烯逃生管道在经过掘进台阶时，应按顺延台阶布置，安装135°转接接头顺延，其管道架空高度和长度以不影响施工并便于开启逃生窗口为宜。
⑦设置的超高分子量聚乙烯逃生管道应平整、干燥、顺畅，不得作应急逃生以外用途。
