（1）本图假定波纹管和土体均为弹性体。

　　（2）不考虑涵洞顶土柱和周围填土间的摩擦力，选用角度分布法核算，半无限弹性体理论核算。

　　（3）土重：按土柱重理论核算，内摩擦角φ=30°，土容量18KN/ m3.

　　二、布局处置：

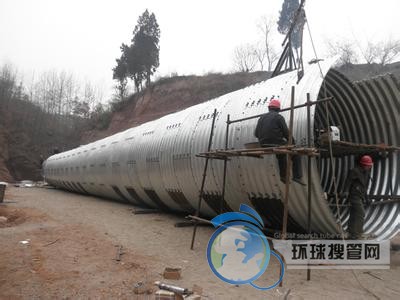

　　（1）波纹为圆形整体管，选用整管节拼装、法兰螺栓联接。

　　（2）钢制波纹板涵管加工后须选用热镀锌等防腐处置。选用镀锌钢板加工的，在加工后有必要进行二次处置。

　　（3）整体管联接法兰选用角钢、钢板制作，波纹板焊接选用对焊接头。紧固件选用国标中的规范紧固件，其强度和规范应满足力学需要，且不低于管材强度需要。垫片与紧固件相配。螺栓与螺母均选用热浸镀锌处置。

　　（4）管壁及配套附件均经过热浸镀锌处置，其镀锌层的均匀厚度大于84um.涵管运至施工现场后，工地现场涂刷两端沥青。

　　（5）密封材料选用耐久功用较好的橡胶密封圈或方形石棉盘根密封条。
