如何用CAD绘制折断线

折段线表示的是线段出现了切断,在使用CAD软件画一些平面的时候,我们可以设想,有个水平面将建筑物水平的切去了一刀,然后再向下看的时候,楼梯相应的也被切断了,在平面上的楼梯在实际表达出来的意思是不属于同一层的,所以我们需要画折断线。下面将讲解怎么使用CAD进行绘制,和一些CAD快捷键的使用。

1.首先,需要缩短图纸距离,后面要绘制的图与前面后面局部重复(DIMJOGLINE)弯折标注,不能简写。

2.只能折断标注用,软件中无自带,所以需要配合(PL)多段线,(L)直线,(J)合并,(BR)打断使用可以绘制用直线把“Z”的两个端点连起来就是。

3.在CAD中,绘制折断线功能非常便捷,在扩展工具中即可找到,如下图所示:

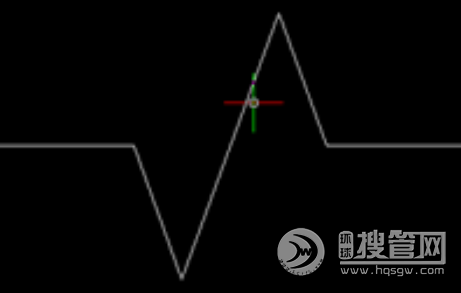

4.点击折断线命令,然后选择中点位置,软件自动在线的点的位置自动打断成折断线,如下图所示:
