检查井的作用，一是能顺畅地汇集和转输水流，二是便于养护工作。

　　检查并通常设在管渠交汇、转向处，管径、坡度、高程改变处，在直线管段上相隔一定距离也必须设置检查井。检查井在直线管段上的最大间距见表7-1

                                直线管道上检查井间距                                                       表7-1

　　(二)检查井的构造

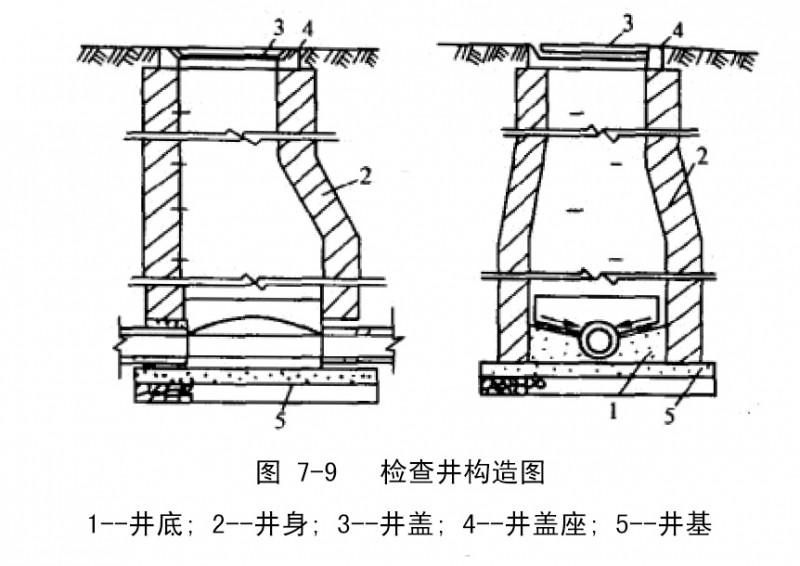

　　检查井主要有圆形、矩形和扇形3种类型，如图7-9所示。从构造上看3种类型检查并基本相似，主要由以下几分部分组成:

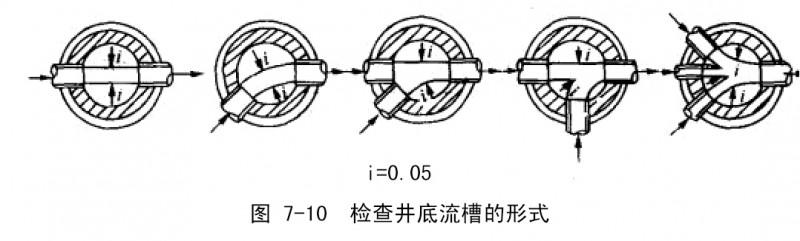

　　1. 井基:包括基础和流槽。根据土壤及水文地质条件，采用灰土、碎砖、碎石或卵石作垫层。上铺混凝土或砌砖基础。基础上部按上下游管道管径大小砌成流槽。检查井底各种流槽平面形式。如图7-10所示。

　　2. 井身:检查井身的材料可采用砖、石、混凝土或钢筋混凝土。井身在构造上分为工作室、渐缩部分和井筒3部分。工作室的平面形状有圆形、矩形和扇形。工作室是养护人员养护时下井进行临时操作的地方，不应过分狭小，其直径不能小于lm,其高度在埋深许可时一般采用1. 8m。为降低检查井造价，缩小井盖尺寸，井室以上部分做成井筒，井筒直径一般为0.7m，作为下井工作的出人口。井室和井筒的过渡段叫渐缩部分，圆形井的渐缩部分高度为0.60~2. 8m，对直径较大圆形井及矩形井和扇形井，可以在工作室顶偏向出水管渠一边加钢筋混凝土盖板梁，井筒则砌筑在盖板梁上。为便于上下，井身在偏向进水管渠的一边应保持一壁直立。

　　3. 井盖、盖座: 盖在井简上面，井盖座在盖座上，并盖和路面、人行道安装平整，防止行人车辆掉入井内和其他物品落入井内。一般用铸铁制作，也有用混凝土制成的。

　　4. 爬梯: 供工作人员上下井用，用铸铁制作，也有用砖砌的脚窝，交错地安装在井壁上。

　　(三) 几种特殊类型的检查井:

　　1. 浅型检查井: 不需要下人的浅井，构造很简单，一般为直壁圆筒形，直径为0.7m。适用于雨污水支管或庭院内的检查井。

　　2. 连接井: 一般用于雨水管道支管接入时。连接井可不设井筒和井盖，但基础、流槽做法与普通检查井相同，井室高度满足管道连接高程上的要求即可。

　　3. 带沉泥槽的检查井: 即检查井槽底低于进、出水管标高0.5~1m，使水中挟带泥砂可稍稍沉淀。一般每隔一定距离(200m左右)，检查井底做成落底0.5~1.0m的沉泥槽。

　　4. 水封井: 当生产废水能产生引起爆炸或火灾的气体时，其废水管道系统中必须设水封井。水封深度一般采用0. 25m。井上宜设通风管，井底宜设沉泥槽。

　　5. 跌水井: 跌水井是设有消能设施的检查井。当地面坡度太大或受管道水力条件限制，有时须在管线上设跌水井。当落差大于1m时，要设跌水并。但管道在转弯处不宜设置跌水井。

　　跌水井形式: 内竖管式跌水井、外竖槽式跌水井、阶梯式跌水井(溢流堰式跌水井)。

　　6. 溢流井: 在截流式合流制排水系统中，晴天的污水全部送往污水处理厂处理。在雨天，则仅有一部分污水送污水处理厂处理，超过截流管道输水能力的那一部分污水(包括雨水在内)不作处理，直接排人水体。

　　溢流井按其进、出水管根据作用不同分为合流管道、截流管道、溢流管道三种。

　　截流管道和溢流管道的计算，主要是合理地确定所采用的截流倍数n。。截流倍数n。是指雨天时不从溢流井泄出的雨水量是晴天时污水量的指定倍数。即: n。=截流管道设计流量/晴天时污水量。通常，截流倍数n。应根据早流污水的水质和水量以及总变化系数、水体的卫生要求、水文、气象条件等因素确定。
