pvc钢丝透明软管设计应考虑哪些条件

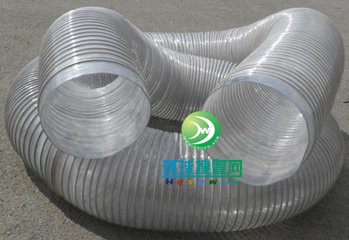

　　pvc钢丝透明软管是以PVC树脂+优质内嵌螺纹金属钢丝组成。是一种常被我们使用的管道。我们都知道，PVC制品分为软硬两种，pvc钢丝透明软管是PVC软制品，因为PVC相对分子质量较大，平均聚合度在1000以上，我们在其中加入的大量增塑剂使得玻璃化温度下降，在常温下柔软。所以，称为软制品。具有耐酸碱、不易老化、高弹性、高透明、绿色环保。适用于石油、化工、造纸、冶炼、电子等领域。

　　pvc钢丝透明软管设计时应根据使用压力、温度、流体特性、环境等影响，以及引起的各种荷载给予综合性考虑。

　　设计压力

　　(1)管道系统的每个组成件的设计压力应不小于在操作中可能遇到的最大内压或外压与最低或最高温度相偶合时最严审条件下的压力。最严重条件应为强度计算中管道组成件需要最大厚度及最离公称压力时的参数。但上述设计压力不包括非正常性压力变动值。

　　(2)管道设计应考虑超压保护。没有压力泄放装置保护或与压力泄放装置隔离的管道，设计压力应不低于流体可能产生的最大压力。

　　(3)输送气化温度低的流体管道，设计压力不应小于阀被关闭或流体不流动时在最高环境温度下气化所能达到的最高压力。

　　(4)离心泵出口管道的设计压力不应小于吸人压力与扬程相应压力之和。

　　(5)应考虑的压力源包括环境影响、压力脉动、静压头等。

　　设计温度

　　在确定设计温度时，不仅依据流体温度，还要考虑坏境温度，阳光辐射、加热或冷却介质的温度及是否保温等因素。

　　(1)管道的设计温度应为符道在运行时，压力和温度相偶合时最严稂条件下的溢度。即管道系统中每个组成件的设计温度是指在带压状态下要求组成件有最大厚度或最高额定级的湿度。

　　(2)对于运行时在0℃以下的管道系统，应考虑流体及环境温度的影响，设计温度应取低于或等于管道可达到的最低温度。

　　(3)一般情况下，管道组成件的温度应为流体温度。但是，对于无隔热层的管道组成件来说由于太阳辐射或其他热源影响，可能会使其有更高温度，此时成按温度高的情况处理，这种情况对于非埋地管道来说会经常遇到。

　　设计中应考虑工作环境对管道的影响

　　(1)环境温度、温差和日照时间等，均能加速管道组成件的老化，影响使用寿命，应适当加以防护。

　　(2)当pvc钢丝透明软管温度低于0℃时，成防止阀门和管道组成件的活动部件外表面结冰。温度较低时，管道材料容易变脆.要采取保护措施，防止外来冲击力。

　　管道应能承受的动力荷载

　　(1)塑料管道的强度，一般低于金属管道，而且耐冲击性能较差，因此应考虑管道能承受外部或内部条件引起的冲击荷载(如水力冲击或固体撞击等)。

　　(2)位于室外的管道应能承受风荷载。

　　(3)管进的布罝与支承设计应能消除由于热胀冷缩、压力脉动、设备共振、风荷载等引起的符道变形和破坏。

　　管道承受的静荷载应包括固定荷载和活荷载

　　活荷栽包括流体审力或试验用的流体重力、冰雪重力及临时荷载等。固定荷载包括管道组成件、隔热材料、管进支承和其他水久性荷载。

　　在设计中要特别注意窀料讶逍对温度的敏感性，随着温度升高可能引起变形、强度下降，从有关标准或手册中给出的管道材料在不同温度下公称压力的折减系数即可说明这一点。

　　设计中应避免管道受压力循环荷载、温度循环荷荷或其他交变荷载引起的疲劳破坏。

　　与设备口连接时应考虑到由于热膨胀、地基下沉、风荷载、潮水流动等产生的位移和影响。

　　在设计中应考虑pvc钢丝透明软管被约束或固定时，由于热膨胀或冷缩而产生的作用力和力矩以及可能产生的变形。因为一般塑料的膨胀系数比金属大数倍至一个数量级。

　　需考虑管道材料对流体介质的耐化学性能。
