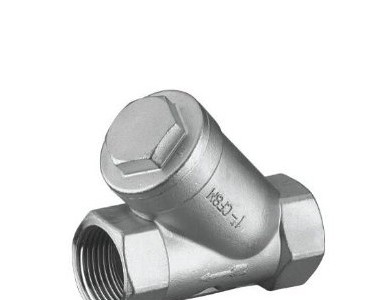

内螺纹Y型过滤器产品简介:
主要用于水、油、气管道和各种设备上不可缺少的一种装置，它主要清除管内中的介质，来保护减压阀、泄压阀、定水位阀和水泵等设备，以达到正常运转。安装时请安在进口处，一般用水滤网采用10～30目/cm2,用气滤网采用40～100目/cm2，用油滤网采用60～200目/cm2 。
主要安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。
产品特点:
抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小．重量轻。
过滤网材质，有奥氏本304、316、316L。
A型表示：精铸碳钢体，B型精铸不锈钢体，C型精铸黄、青铜。
连接形式：N表示螺纹，W表示承插焊、F表示法兰式。
内螺纹Y型过滤器产品性能参数:
|
壳体材质 |
碳钢WCB、黄铜B62、不锈钢304 |
不锈钢304、316、316L |
|
|
滤框滤网材质 |
不锈钢304、316、316L |
||
|
密封件材质 |
耐油石棉、丁腈橡胶、聚四氟乙烯 |
||
|
防爆级别 |
BS5501:IIA、IIB、IIC |
||
|
环境温度（℃） |
-30~380 |
-80~450 |
|
|
公称压力（MPa） |
0.6~5.0（150Lb~600Lb） |
||
|
过滤精度（目/in） |
10~300 |
||
内螺纹Y型过滤器结构图与尺寸:
|
SIZE |
ΦD |
H |
L |
|
1/4" |
10 |
51 |
65 |
|
3/8" |
12 |
51 |
65 |
|
1/2" |
15 |
51 |
65 |
|
3/4" |
20 |
60 |
80 |
|
1" |
25 |
72 |
90 |
|
1-1/4" |
32 |
77 |
105 |
|
1-1/2" |
40 |
87 |
120 |
|
2" |
50 |
103 |
140 |
维护与保养:
① 过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属易损件，需特别保护。
② 当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质。
③ 清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。
④ 如发现不锈钢钢丝网变形或损坏，需马上更换。
