1. 铸钢节点的选材应应遵循技术可靠、经济合理的原则，综合考虑结构的重要性、荷载特性、节点形式、应力状态、铸件厚度、工作环境和铸造工艺等多种因素，选用适当的铸钢牌号与热处理工艺。
2. 焊接结构用铸钢节点的铸件材料应采用符合现行国家标准《焊接结构用碳素钢铸件》GB/T7659规定的ZG230--450H、ZG275--485H铸钢或G17Mn5QT、G20Mn5N、G20Mn5QT铸钢。当有依据时，也可选用其它牌号的铸钢。
3. 非焊接用铸钢节点的铸件材料可选用符合现行国家标准《一般工程用铸造碳钢件》GB/T11352的ZG230--450、ZG270--500、ZG340--570、ZG340--640等牌号铸钢，并符合非焊接结构用铸钢牌号的化学及力学性能要求。
4. 焊接结构用铸钢节点与构件母材焊接时，在碳当量与构件母材基本相同的条件下，可按与构件母材相同技术要求选用相应的焊条、焊丝与焊剂，必要时应进行焊接工艺评定认可。
5. 铸钢节点的铸件材料应具有屈服强度、抗拉强度、伸长率、断面收缩率、冲击功（考虑环境温度）和碳、硅、锰、硫、磷、合金元素等含量的合格保证，对焊接铸钢还应有碳当量的合格保证。
6. 铸件壁厚不宜大于150 mm，当壁厚很大时应考虑厚度效应引起的屈服强度、伸长率、冲击功等的降低。
7. 在设计文件中应提出所选用的铸钢牌号与标准名称，并按使用要求提出力学性能项目与碳当量要求，以及热处理工艺要求（正火或调质）。所有要求项目的性能指标均应作为供货条件予以保证。铸钢材料因故需代用时，必须经设计核查认可。
各种化学元素对铸钢件性能的影响
（1）碳；含碳量越高，刚的硬度就越高，但是它的可塑性和韧性就越差．
（2）硫；是钢中的有害杂物，含硫较高的钢在高温进行压力加工时，容易脆裂，通常叫作热脆性．
（3）磷；能使钢的可塑性及韧性明显下降，特别的在低温下更为严重，这种现象叫作冷脆性．在优质钢中，硫和磷要严格控制．但从另方面看，在低碳钢中含有较高的硫和磷，善钢的可切削性是有利的．
（4）锰；能提高钢的强度，能消弱和消除硫的不良影响，并能提高钢的淬透性，含锰量很高的高合金钢（高锰钢）具有良好的耐磨性和其它的物理性能．
（5）硅；它可以提高钢的硬度，但是可塑性和韧性下降，电工用的钢中含有一定量的硅，能改善软磁性能．
（6）钨；能提高钢的红硬性和热强性，并能提高钢的耐磨性．
（7）铬；能提高钢的淬透性和耐磨性，能改善钢的抗腐蚀能力和抗氧化作用．
（8）钒；能细化钢的晶粒组织，提高钢的强度，韧性和耐磨性．当它在高温熔入奥氏体时，可增加钢的淬透性；反之，当它在碳化物形态存在时，就会降低它的淬透性．
（9）钼；可明显的提高钢的淬透性和热强性，防止回火脆性，提高剩磁和娇顽力．
（10）钛；能细化钢的晶粒组织，从而提高钢的强度和韧性．在不锈钢中，钛能消除或减轻钢的晶间腐蚀现象．
（11）镍；能提高钢的强度和韧性，提高淬透性．含量高时，可显著改变钢和合金的一些物理性能，提高钢的抗腐蚀能力．
（12）硼；当钢中含有微量的（0.001 －0.005 ％）硼时，钢的淬透性可以成倍的提高．
（13）铝；能细化钢的晶粒组织，阻抑低碳钢的时效．提高钢 在低温下的韧性，还能提高钢的抗氧化性，提高钢的耐磨性和疲劳强度等．
（14）铜；它的突出作用是改善普通低合金钢的抗大气腐蚀性能，特别是和磷配合使用时更为明显。
铸钢节点的优点
1.由于铸钢节点的钢管相贯处是在厂内整体浇铸成型的，可免去相贯线切割及重叠焊缝焊接引起的应力集中，使钢结构受力更加合理，整体结构更加稳定。克服了大量集中焊接造成的应力对整体结构带来的不利影响。
2.铸钢节点具有良好的适应性，可根据建筑需要生产出具有复杂外型和内腔的节点，可按受力状况采用最合理的截面形状，从而改善节点的应力分布。
3.由于去掉了节点球，是钢结构更加简洁、流畅、制作外形美观、尺寸准确，能够充分表达建筑师的设计思想及对美关的需求。

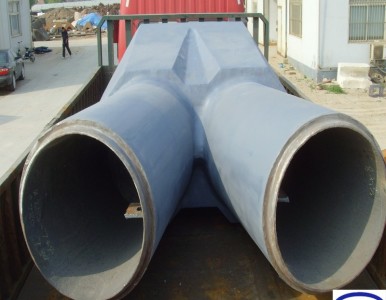

4.铸钢节点的应用范围广，不受节点的位置、形状、尺寸的限制，可以铸成空间任意形状，使任何形状的建筑造型都可以成为现实，既可用于结构上、中部节点，也可用于支座节点。
5.由于铸钢节点是在工厂内制作完成的，大大的减少了高空作业的工作量，使整体建筑成本降低，整体工程质量提高，并且大大降低了高空作业对施工人员带来的危害。
