异径管工艺流程及尺寸

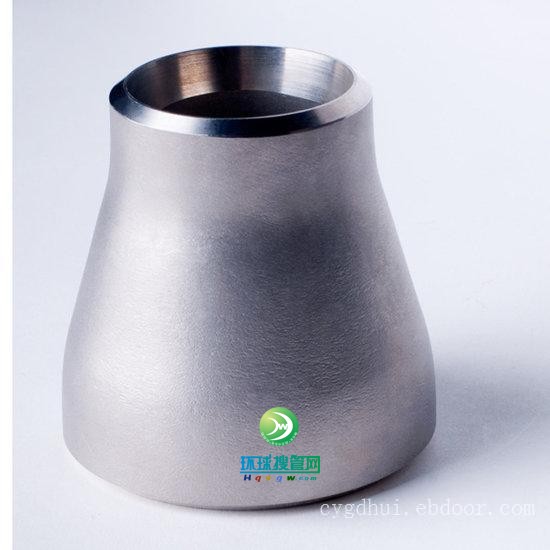

异径管又叫大小头,分为同心大小头和偏心大小头
异径管

  一、异径管的性能

  1、表示方法是大头直径乘以小头直径,例如"8×6"表示大头直径是8英寸,小头直径是6英寸的大小头。

  2、压力壁厚为Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXS

  3、材质分为碳钢 ,合金钢 ,不锈钢

  a、碳钢:10#、20#、A3、Q235A、20G、16Mn、ASTM A234、ASTM A105等

  b、不锈钢:ASTM A403、1Cr18Ni9Ti、0Cr18Ni9、00Cr19Ni10、、00Cr17Ni14Mo2、304、304L、316、316L等

  c、合金钢:16MnR、Cr5Mo、12Cr1MoV、10CrMo910、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ、A10bB

  4、执行标准: 国标、美标(ANIS)、日标(JIS)、英标(BS)、德标(DIN)、意标(UNI)等

  5、产品用途: 石油气管道工程,天然气管道工程,化工厂,电厂,造船厂,制药,乳品,啤酒,饮料,水利等

  二、异径管生产工艺流程

  原材料复检 --- 切割下料 --- 压制成型 --- 整形 --- 热处理 --- 加工坡口 --成品检验 --- 表面处理 --- 标识 --- 资料确认 --- 包装 --- 储运

  三、异径管几何尺寸

  公称英寸   Sch.120Sch.140Sch.160XXS

  t1t2kgt1t2kgt1t2kgt1t2kg

  11/2×11/2      7.147.141.7910.1510.152.54

  2×3/4      8.745.563.1811.077.824

  ×1       6.353.18 9.094

  ×11/4       6.353.18 9.74

  ×11/2       7.143.18 10.154

  ×2       8.743.18 11.074

  21/2×1      9.536.353.5814.029.094

  ×11/4       6.353.58 9.74.15

  ×11/2       7.143.58 10.154.2

  ×2       8.743.58 11.074.2

  ×21/2       9.533.58 14.024.5

  3×11/4      11.136.355.6515.249.76.25

  ×11/2       7.145.75 10.156.3

  ×2       8.745.85 11.076.35

  ×21/2       9.536.15 14.026.6

  ×3       11.136.58 15.247.1
